HG/T21618-1998丝网除沫器标准是在原化工部标准HG5-1404-81、HG5-1405-81、HG5-1406-81的基础上，结合丝网除沫器的实际使用经验及引进装置中的先进技术修订而成。
如你设计、选用丝网除沫器可按此标准作为参考。除沫器丝网技术参数可参考按HT-2001除雾器丝网标准
、HG/T21618-1998丝网除沫器标准。
丝网除沫器是一种气液分离装置。气体通过除沫器的丝网垫，可除去夹带的雾沫。新修订的标准和原标准比较有如下的改变： A、
将原三个标准全并为一个标准，便于选用。 B、 除沫器的通径范围及规格有所调整，公称通径规格适当加密。 C、
增加了除沫器所采用的丝网型式，并给出了丝网的基本参数。D、 增加了丝网及格栅的材料品种。E、
增加了关于丝网除沫器的工艺计算内容，便于选用。 |
|
本标准规定了丝网除沫器的结构、型式、规格、尺寸、技术要求、标记、选用及使用规定。
本标准适用于化工、石化、医药、轻工、环保等行业立式圆筒形设备使用的气液分离装置。用于分离气体中夹带的液滴直径大于3～5μm的雾沫。
丝网除沫器的规格范围为DN300～DN5200mm。 |
|
一、丝网除沫器的结构 |
|
丝网除沫器是由气液过滤网垫（由若干块网块拼合而成）和支承件两部分构成。
网块是由若干层平铺（圈绕）的波纹型气液过滤网、格栅及定距杆等组合而成。 |
|
 |
|
网块构成示意图 1——丝网；２——定距杆；３——格栅 |
|
|
 |
 |
 |
|
HG/T21618-1998丝网除沫器 |
抽屉式丝网除沫器 |
波浪型丝网除沫器 |
|
|
 |
|
|
|
例1：DN2000mm，H=150mm，
过滤网型式为SP型，材料为NS-80，格栅、支承件材料为316的上装式丝网除沫器，
标记为：HG/T21618 丝网除沫器S2000-150 SP NS-80/316
例2：DN4000mm，H=100mm，
过滤网型式为DP型，材料为316L，格栅、支承件材料为304的下装式丝网除沫器，
标记为：HG/T21618 丝网除沫器X4000-100 DP 316L/304。 |
|
二、丝网除沫器的型式 |
|
丝网除沫器的型式分为上装式和下装式两种，见图1-1、图1-2所示。
上装式丝网除沫器的通径范围为DN300～DN5200mm。
下装式丝网除沫器的通径范围为DN700～DN4600mm。 |
| |
|

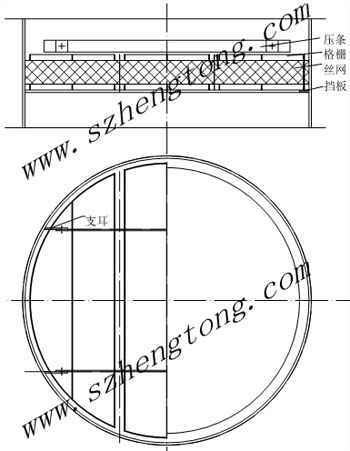

图1-1 上装式丝网除沫器图 |

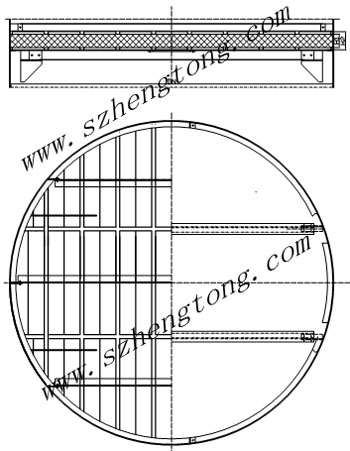

1-2 下装式丝网除沫器 |
|
|
三、丝网除沫器的尺寸 |
|
1、DN300~600上装式丝网除沫器 |
|
|
 |
|
|
|
ND300~600上装式丝网除沫器 |
|
|
|
|
公称直径DN |
主要外形尺寸 |
重量(KG) |
|
H |
H1 |
D |
丝网 |
格栅/定杆 |
支承件 |
|
300 |
100 |
210 |
300 |
1.06 |
1.67 |
0.19 |
|
150 |
260 |
1.59 |
1.72 |
0.19 |
|
400 |
100 |
210 |
400 |
1.83 |
2.27 |
0.19 |
|
150 |
260 |
2.75 |
2.32 |
0.19 |
|
500 |
100 |
210 |
500 |
2.81 |
2.89 |
0.19 |
|
150 |
260 |
4.22 |
2.94 |
0.19 |
|
600 |
100 |
210 |
600 |
3.99 |
3.47 |
0.19 |
|
150 |
260 |
5.99 |
3.52 |
0.19 |
|
|
|
2、DN700~1600上装式丝网除沫器 |
|
|
 |
|
|
ND700~1600上装式丝网除沫器 |
|
|
公称直径DN |
主要外形尺寸 |
重量(kg) |
|
H |
H1 |
D |
丝网 |
格栅及定距杆 |
支承件 |
|
700 |
100 |
218 |
620 |
5.77 |
8.60 |
8.63 |
|
150 |
268 |
8.67 |
8.78 |
8.63 |
|
800 |
100 |
218 |
720 |
8.86 |
8.46 |
9.88 |
|
150 |
268 |
13.30 |
8.63 |
9.88 |
|
900 |
100 |
218 |
820 |
11.15 |
11.32 |
11.0 |
|
150 |
268 |
16.73 |
11.49 |
11.0 |
|
1000 |
100 |
218 |
920 |
13.69 |
12.42 |
12.12 |
|
150 |
268 |
20.55 |
12.61 |
12.12 |
|
1100 |
100 |
218 |
1020 |
16.32 |
13.68 |
13.17 |
|
150 |
268 |
24.48 |
14.05 |
13.17 |
|
1200 |
100 |
218 |
1120 |
19.36 |
15.74 |
14.49 |
|
150 |
268 |
29.46 |
15.93 |
14.49 |
|
1300 |
100 |
228 |
1220 |
22.97 |
22.84 |
19.02 |
|
150 |
278 |
34.47 |
23.15 |
19.02 |
|
1400 |
100 |
228 |
1320 |
26.59 |
24.36 |
20.69 |
|
150 |
278 |
39.90 |
24.58 |
20.69 |
|
1500 |
100 |
228 |
1420 |
30.47 |
26.67 |
22.43 |
|
150 |
278 |
45.72 |
26.99 |
22.43 |
|
1600 |
100 |
228 |
1520 |
33.76 |
31.07 |
23.50 |
|
150 |
278 |
50.64 |
31.43 |
23.50 |
|
|
8、DN3400~4800下装式丝网除沫器 |
|
 |
|
ND1400~4800下装式丝网除沫器 |
| |
|
公称直径DN |
主要外形尺寸 |
重量(kg) |
|
H |
H1 |
H2 |
D |
丝网 |
格栅及定距杆 |
支承件 |
|
3400 |
100 |
350 |
600 |
3280 |
156 |
126 |
369 |
|
150 |
400 |
650 |
234 |
127 |
369 |
|
3600 |
100 |
350 |
600 |
3480 |
175 |
139 |
372 |
|
150 |
400 |
650 |
262 |
141 |
372 |
|
3800 |
100 |
350 |
600 |
3680 |
194 |
159 |
389 |
|
150 |
400 |
650 |
292 |
162 |
389 |
|
4000 |
100 |
350 |
600 |
3880 |
216 |
176 |
428 |
|
150 |
400 |
650 |
323 |
177 |
428 |
|
4200 |
100 |
350 |
600 |
4080 |
239 |
189 |
434 |
|
150 |
400 |
650 |
359 |
192 |
434 |
|
4400 |
100 |
350 |
600 |
4280 |
259 |
202 |
443 |
|
150 |
400 |
650 |
391 |
204 |
443 |
|
4600 |
100 |
350 |
600 |
4480 |
285 |
224 |
473 |
|
150 |
400 |
650 |
427 |
227 |
473 |
|
